Name: Vorschweissflansche DIN2635/C-EN 1092-1/B1
Brand: TTZ GmbH &amp; Co. KG
SKU: 40016
Availability: InStock

Vorschweissflansche DIN2635/C-EN 1092-1/B1

44,10 € – 83,21 €

Vorschweißflansche PN40, Form B1 – erhältlich in zahlreichen Größen und Werkstoffen. Ideal für Hochdruck‑Rohrleitungen, normgerecht nach EN 1092‑1, langlebig, präzise und für industrielle Anwendungen geeignet.

Lieferzeit: 2-3 Tage für Lagerartikel; 3-4 Wochen für nicht lagernde Artikel

Beschreibung

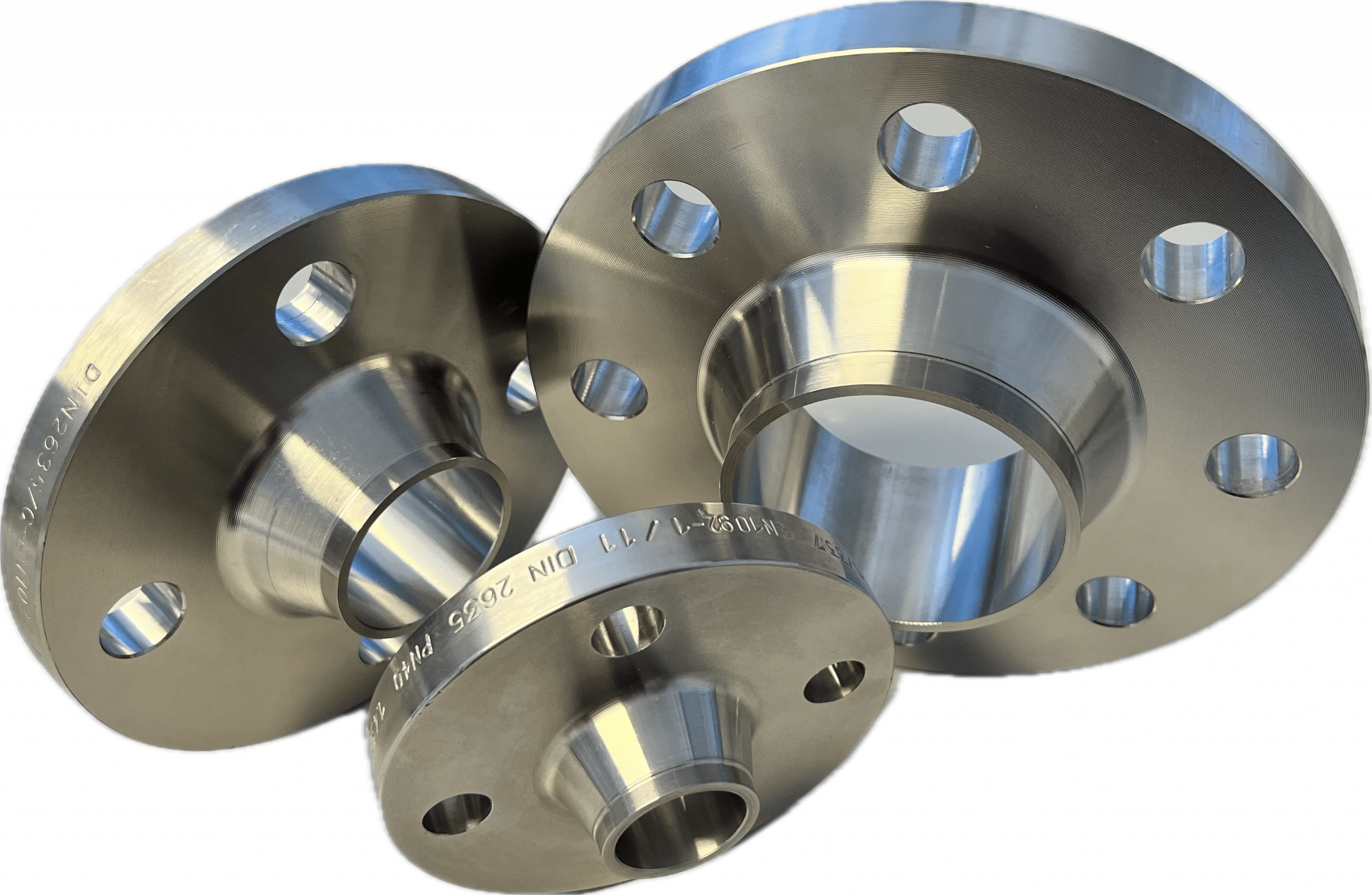

Vorschweißflansche der Druckstufe PN40 in Form B1 sind robuste Verbindungselemente, die hohe Drücke und anspruchsvolle Betriebsbedingungen zuverlässig beherrschen. Sie werden auf das Rohr aufgeschweißt und bieten dadurch eine besonders stabile, dichte und langlebige Verbindung – ideal für industrielle Anwendungen.

🏗️ Konstruktionsmerkmale

Form B1 – mit glatter Dichtfläche (RF – Raised Face)
Ausführung nach DIN EN 1092‑1
Schweißhalskonstruktion für optimale Kraftübertragung und minimale Spannungskonzentration
Hohe Formstabilität durch massiven Flanschkörper

📏 Verfügbare Größen

Vorschweißflansche PN40, Form B1 sind in einem breiten Spektrum an Nennweiten erhältlich:

DN 25 – DN 65
Sondergrößen auf Anfrage möglich (auch Gewindeflansche)

🧪 Werkstoffe

Je nach Einsatzgebiet stehen verschiedene Materialien zur Verfügung:

C-Stahl (z. B. P245GH, P250GH, C22.8)
Edelstahl rostfrei (z. B. 1.4301, 1.4541, 1.4404, 1.4571)

💡 Typische Einsatzbereiche

Chemische und petrochemische Industrie
Kraftwerks- und Anlagenbau
Öl- und Gasindustrie
Fernwärme- und Dampfleitungen
Druckluft- und Hydrauliksysteme
Wasseraufbereitung und industrielle Kühlkreisläufe

🔒 Vorteile

Hohe Druck- und Temperaturbeständigkeit
Sehr gute Schweißbarkeit
Lange Lebensdauer durch stabile Konstruktion
Geringe Leckagegefahr dank formschlüssiger Verbindung
Normgerechte Fertigung für maximale Kompatibilität

📘 Normen & Spezifikationen

DIN EN 1092‑1 – Flansche und ihre Verbindungen
Druckstufe PN40
Form B1 – glatte Dichtfläche
Werkstoffnormen gemäß EN / ASTM / ISO je nach Materialauswahl

Zusätzliche Informationen

Gewicht	n. a.

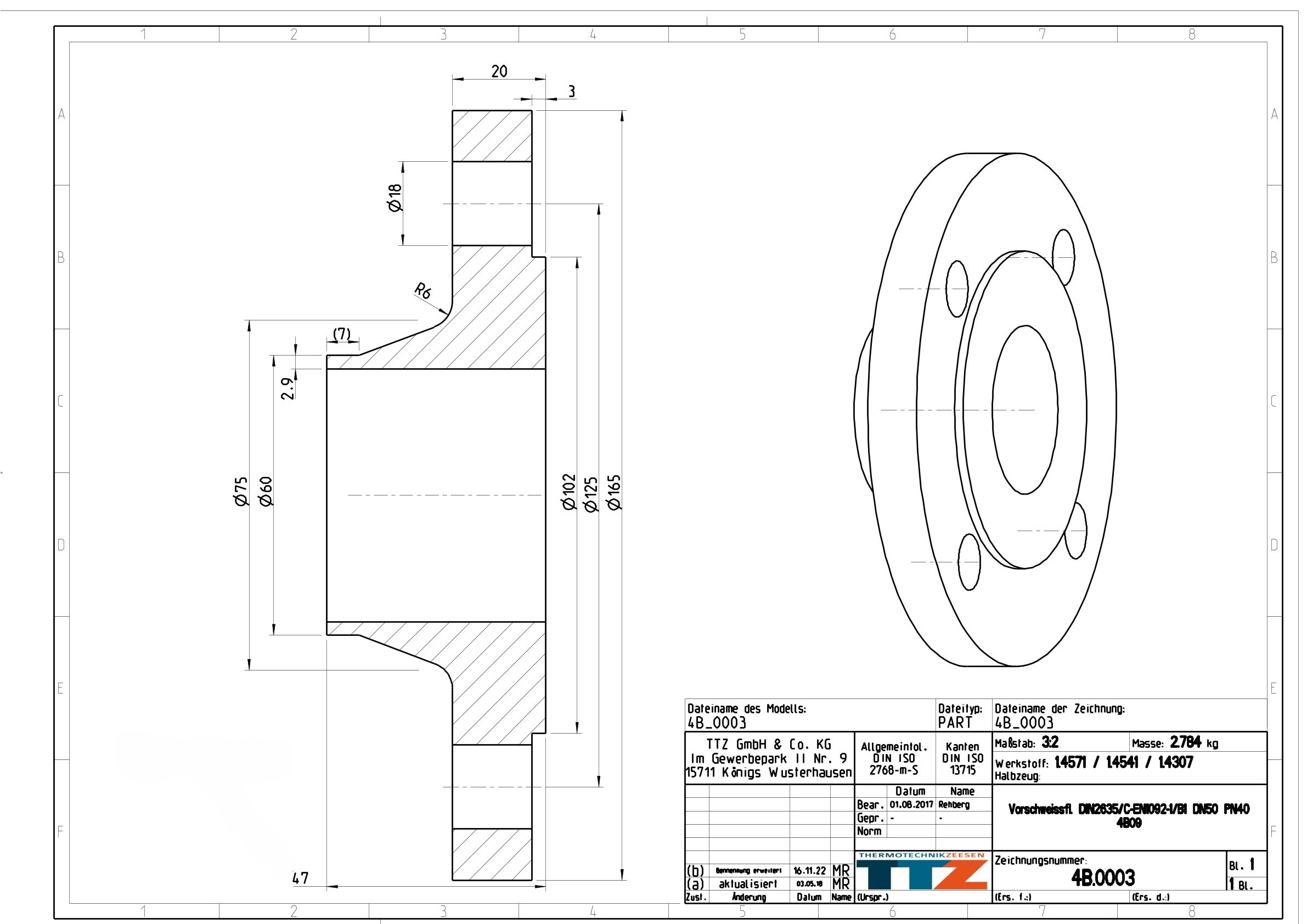

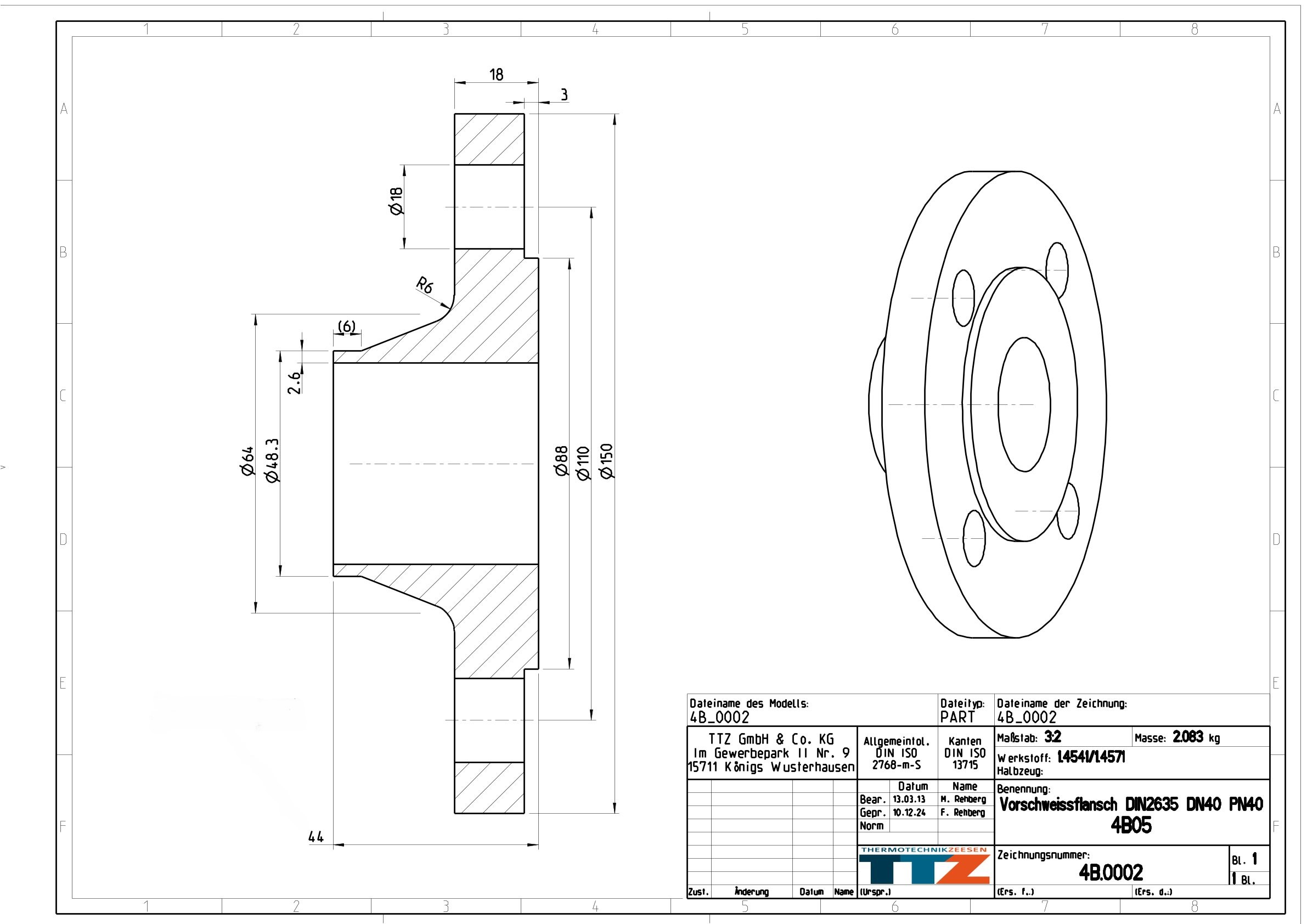

Größe	DN25 PN40, DN40 PN40, DN65 PN40, DN50 PN40
Werkstoff	1.4307 / 304L, 1.4404 / 316L, 1.4541, 1.4571, Viton Vi 500, EPDM
