ZC2

114,87  - 279,83

Notre plus petit appareil, le ZC2, se distingue par un rapport équilibré entre la longueur thermique et la construction compacte. Ainsi, le ZC2 présente une faible perte de pression et un très bon transfert de chaleur à un niveau de puissance inférieur. Sur demande, nous pouvons adapter les dimensions de raccordement/d'encastrement à vos besoins.

Lieferzeit: 2-3 Tage für Lagerartikel; 3-4 Wochen für nicht lagernde Artikel

Artikelnummer: 40000 Kategorie: Marke:

Description

Kupferverlötete Edelstahl‑Wärmeübertrager der ZC‑Serie
Unsere kupferverlöteten Edelstahl‑Wärmeübertrager der ZC‑Serie haben sich seit vielen Jahren erfolgreich im Markt etabliert. Die TTZ‑Plattenwärmeübertrager (umgangssprachlich Plattenwärmetauscher) sind vollständig dichtungslos und überzeugen dadurch mit einem sehr geringen Bauraum sowie hoher Betriebssicherheit.

Durch ein innovatives Plattendesign entstehen hochturbulente Strömungen, die einen sehr hohen Wärmedurchgangskoeffizienten erzeugen – für effiziente Wärmeübertragung, kompakte Bauweise und zuverlässigen Dauerbetrieb.

TTZ setzt ausschließlich hochwertige Materialien, präzises Engineering und sorgfältige Fertigung ein. Das Ergebnis: robuste, langlebige und leistungsstarke Wärmeübertrager für anspruchsvollste Einsatzbereiche.

🔥 Typische Einsatzbereiche
  •  Solaranlagen
  •  Haustechnik & Gebäudetechnik
  •  Trinkwasseraufbereitung
  •  Kältetechnik: Verdampfer, Kondensator, Economizer, Rekuperator
  •  Fernwärme & Übergabestationen
  •  Wärmepumpen
⚙️ Technische Daten der ZC‑Serie

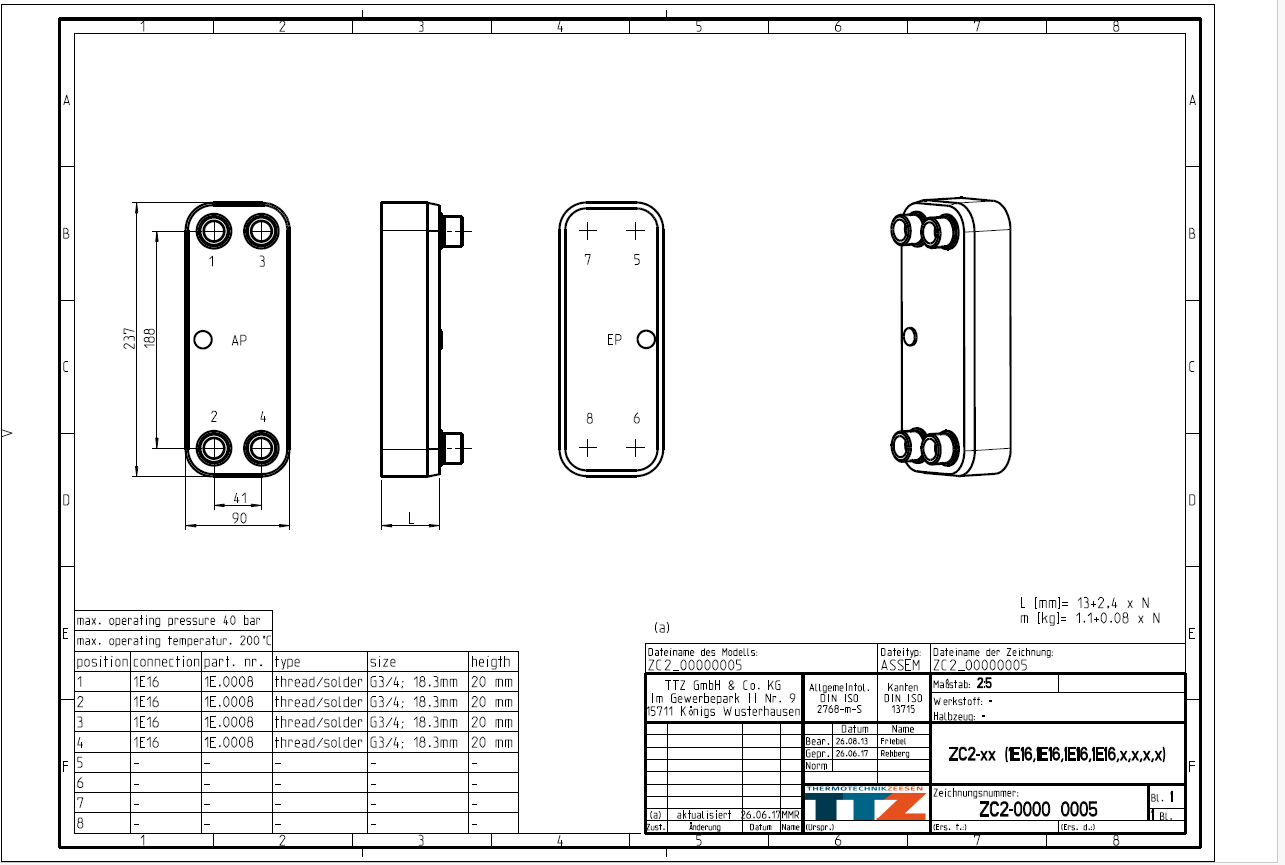

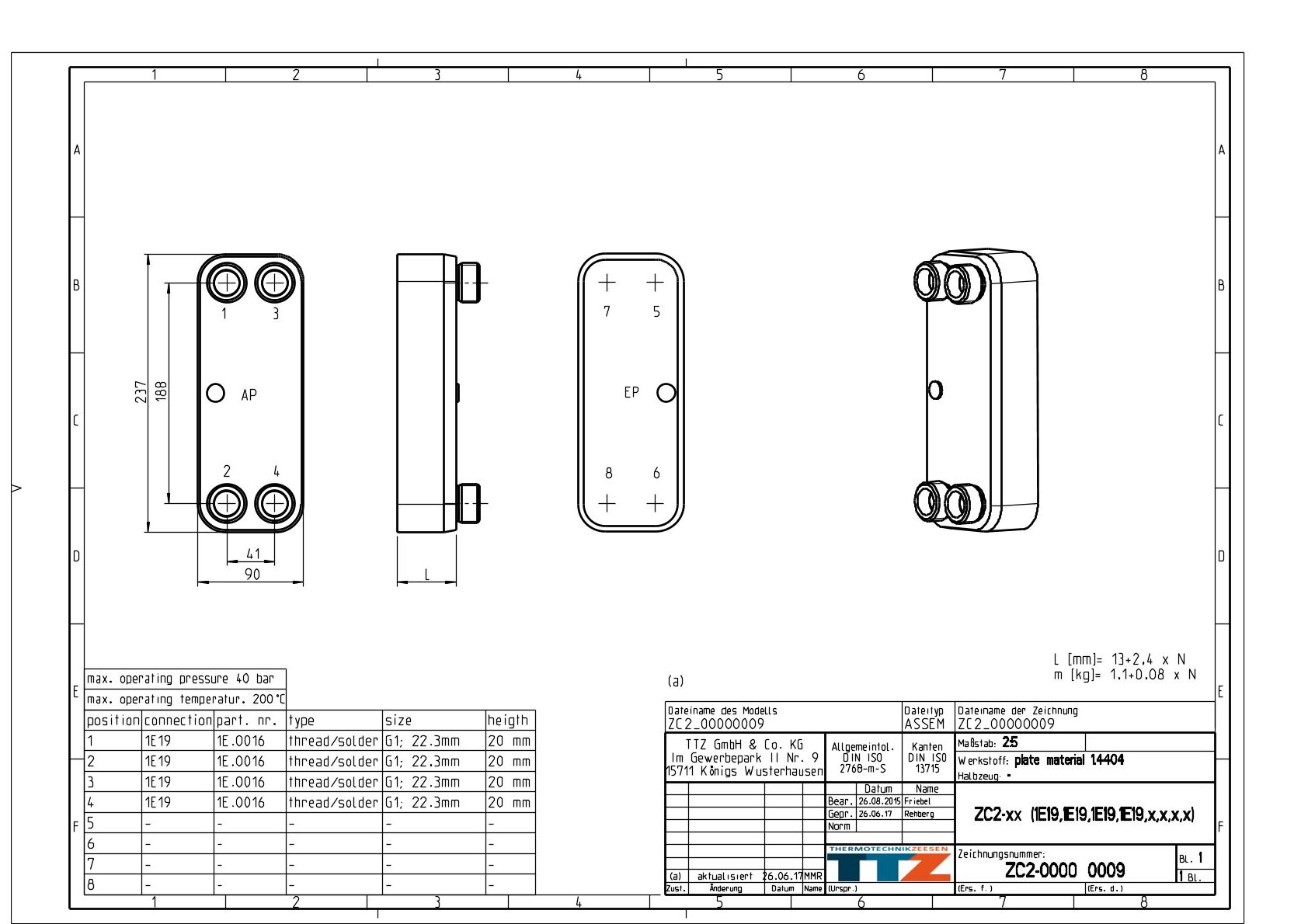

  •  Stichmaß / Anschlussmaß: 41 mm × 188 mm
  •  Außenmaß: 90 mm × 237 mm
  •  L‑Maß (Höhe): L [mm] = 13 + 2,4 × N
  •  Gewicht: m [kg] = 1,10 + 0,08 × N
  •  Maximale Plattenanzahl: 60
  •  Plattenstärke: Edelstahlplatten 0,4 mm
  •  Prägung: H‑Prägung
  •  Lochdurchmesser: 23 mm
🏗️ Materialien
  • Plattenmaterial: Edelstahl 1.4404 (AISI 316L)
  • Stutzenmaterial: Edelstahl 1.4301 (AISI 304), optional Edelstahl 1.4404 (AISI 316L)
  • Lotmaterial: Kupfer
🔄 Betriebsbedingungen
  •  Temperatur: –200 °C bis +200 °C
  •  Druck: max. 45 bar
  •  Full Flow: kontinuierlicher Durchfluss in den Anschlussbereichen
🛡️ Zulassungen
  • 🏅 PED (CE) – Druckgeräterichtlinie – europäische Sicherheit & Konformität
  • 💧 SVGW – Schweizerische Zertifizierung für Trinkwasser & Wassertechnik

Warum die ZC‑Serie?

  • Bewährte Technologie
  • Breiter Einsatzbereich
  • Robuste Konstruktion
  • Hohe Effizienz durch turbulente Strömungsführung
  • Kompakte Bauform, lange Lebensdauer
  • Perfekt für anspruchsvolle Industrie‑ und Gebäudetechnik

Informations complémentaires

Poids n. a.
Taille n. a.
Nombre de panneaux

14, 24, 20, 10, 30, 40, 50, 60, 70, 80, 90, 100, 110, 120, 130, 140, 150

Gaufrage de plaques

H, L

Type de tubulure

4 x Gewinde/Lötstutzen AG G1/2 / 12,3mm, 4 x Gewindestutzen AG G2 1/2, 4 x Gewinde/Lötstutzen AG G5/4 / 28,3mm, 4 x Gewinde / Lötstutzen AG G3/4 / 18,3mm, 4 x Gewindestutzen AG G2, 4 x Gewinde / Lötstutzen AG G1 / 22,3mm
