ZC22

Description

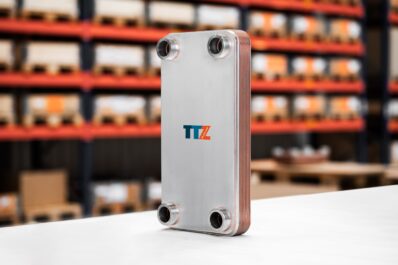

Unsere kupferverlöteten Edelstahl Wärmeübertrager (ZC-Serie) haben sich bereits viele Jahre erfolgreich auf dem Markt etabliert. Die TTZ-Plattenwärmeübertrager (bzw. Plattenwärmetauscher) sind dichtungslos, somit zeichnen sie sich durch einen geringen Bauraum aus. Durch ein innovatives Plattendesign führen hochturbulente Strömungen zu einem hohen Wärmedurchgangskoeffizient und somit zu einer hocheffizienten Wärmeübertragung. TTZ verwendet nur qualitativ hochwertige Materialien, welche im Zusammenspiel mit Erfahrung, Engineering und sorgfältiger Fertigung zu einem langlebigen und soliden Wärmeübertrager verarbeitet werden.
Beliebte Anwendungen: Solaranlagen, Haustechnik, Ölkühlung Kältetechnik: Verdampfer / Kondensator / Economizer / Rekuperator Fernwärme / Übergabestationen Wärmepumpen
Technische Daten im Überblick:
Stichmaß / Anschlussmaß / Abstand zwischen den Mittelpunkten der Stutzen: 41 mm x 278 mm (andere Stichmaße auf Anfrage möglich)
Außenmaß: 90 mm x 328 mm L-Maß: L[mm]=13,0+2,4 x N … Plattenanzahl abhängige Höhe „L“ des Apparates
Gewicht: m[kg]=1,30 +0,105 x N… Plattenanzahl
Plattenmaterial: Edelstahl 1.4404
Lot: Kupfer
Stutzenmaterial: 1.4301 (1.4404 gegen Aufpreis erhältlich)
Plattenprägung: H-Platte
Maximale Plattenanzahl: 60 Platten
Lochdurchmesser in Platte: 23 mm
Stutzenmaterial: 1.4301 (1.4404 gegen Aufpreis erhältlich)
Full Flow: kontinuierlicher Durchfluss in den Anschlussbereichen
max. zul. Betriebsdruck: 45bar
max. zul. Betriebstemperatur: -200°C bis 200°C
Zulassungen: PED (CE), SVGW
