ZC2

114,87  - 279,83

Our smallest device, the ZC2, impresses with a balanced ratio of thermal length and compact design. This means that the ZC2 has a low pressure loss and very good heat transfer at the lower output level. On request, we can adapt the connection dimensions/stitch dimensions to your requirements.

Lieferzeit: 2-3 Tage für Lagerartikel; 3-4 Wochen für nicht lagernde Artikel

Artikelnummer: 40000 Kategorie: Marke:

Description

Kupferverlötete Edelstahl‑Wärmeübertrager der ZC‑Serie
Unsere kupferverlöteten Edelstahl‑Wärmeübertrager der ZC‑Serie haben sich seit vielen Jahren erfolgreich im Markt etabliert. Die TTZ‑Plattenwärmeübertrager (umgangssprachlich Plattenwärmetauscher) sind vollständig dichtungslos und überzeugen dadurch mit einem sehr geringen Bauraum sowie hoher Betriebssicherheit.

Durch ein innovatives Plattendesign entstehen hochturbulente Strömungen, die einen sehr hohen Wärmedurchgangskoeffizienten erzeugen – für effiziente Wärmeübertragung, kompakte Bauweise und zuverlässigen Dauerbetrieb.

TTZ setzt ausschließlich hochwertige Materialien, präzises Engineering und sorgfältige Fertigung ein. Das Ergebnis: robuste, langlebige und leistungsstarke Wärmeübertrager für anspruchsvollste Einsatzbereiche.

🔥 Typische Einsatzbereiche
  •  Solaranlagen
  •  Haustechnik & Gebäudetechnik
  •  Trinkwasseraufbereitung
  •  Kältetechnik: Verdampfer, Kondensator, Economizer, Rekuperator
  •  Fernwärme & Übergabestationen
  •  Wärmepumpen

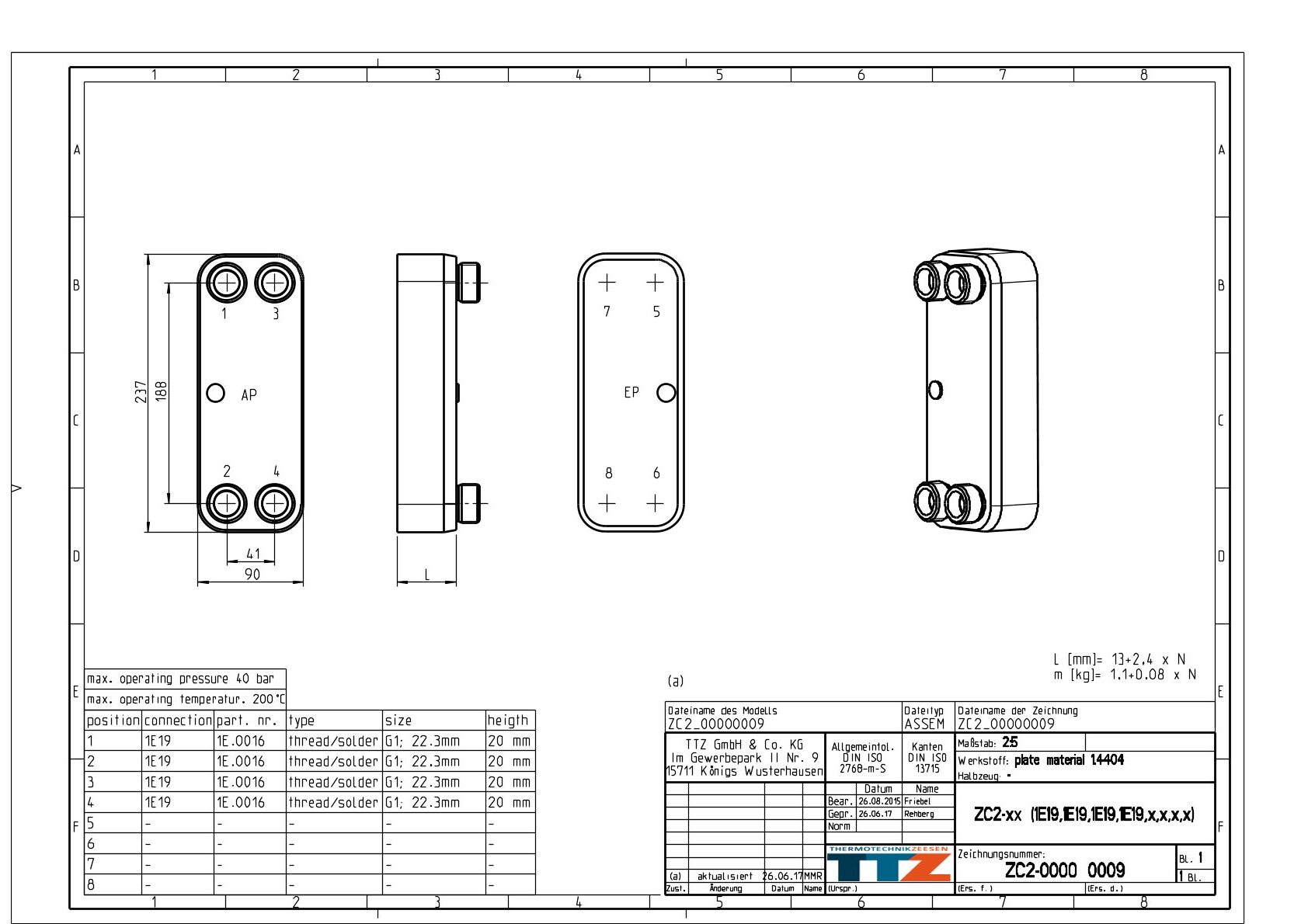

⚙️ Technische Daten der ZC‑Serie
  •  Stichmaß / Anschlussmaß: 41 mm × 188 mm
  •  Außenmaß: 90 mm × 237 mm
  •  L‑Maß (Höhe): L [mm] = 13 + 2,4 × N
  •  Gewicht: m [kg] = 1,10 + 0,08 × N
  •  Maximale Plattenanzahl: 60
  •  Plattenstärke: Edelstahlplatten 0,4 mm
  •  Prägung: H‑Prägung
  •  Lochdurchmesser: 23 mm
🏗️ Materialien
  • Plattenmaterial: Edelstahl 1.4404 (AISI 316L)
  • Stutzenmaterial: Edelstahl 1.4301 (AISI 304), optional Edelstahl 1.4404 (AISI 316L)
  • Lotmaterial: Kupfer
🔄 Betriebsbedingungen
  •  Temperatur: –200 °C bis +200 °C
  •  Druck: max. 45 bar
  •  Full Flow: kontinuierlicher Durchfluss in den Anschlussbereichen
🛡️ Zulassungen
  • 🏅 PED (CE) – Druckgeräterichtlinie – europäische Sicherheit & Konformität
  • 💧 SVGW – Schweizerische Zertifizierung für Trinkwasser & Wassertechnik

Warum die ZC‑Serie?

  • Bewährte Technologie
  • Breiter Einsatzbereich
  • Robuste Konstruktion
  • Hohe Effizienz durch turbulente Strömungsführung
  • Kompakte Bauform, lange Lebensdauer
  • Perfekt für anspruchsvolle Industrie‑ und Gebäudetechnik

Additional information

Weight n. a.
Size n. a.
Number of panels

14, 24, 20, 10, 30, 40, 50, 60, 70, 80, 90, 100, 110, 120, 130, 140, 150

Plate embossing

H, L

Socket type

4 x Gewinde/Lötstutzen AG G1/2 / 12,3mm, 4 x Gewindestutzen AG G2 1/2, 4 x Gewinde/Lötstutzen AG G5/4 / 28,3mm, 4 x Gewinde / Lötstutzen AG G3/4 / 18,3mm, 4 x Gewindestutzen AG G2, 4 x Gewinde / Lötstutzen AG G1 / 22,3mm

Product safety

Manufacturer information

In the industrial park II / 9

Verantwortliche Person in der EU

Herr Rehberg

Safety instructions

Please read these operating instructions carefully before installation and commissioning. Warranty claims are void if the installation, operating and maintenance instructions are not observed.
