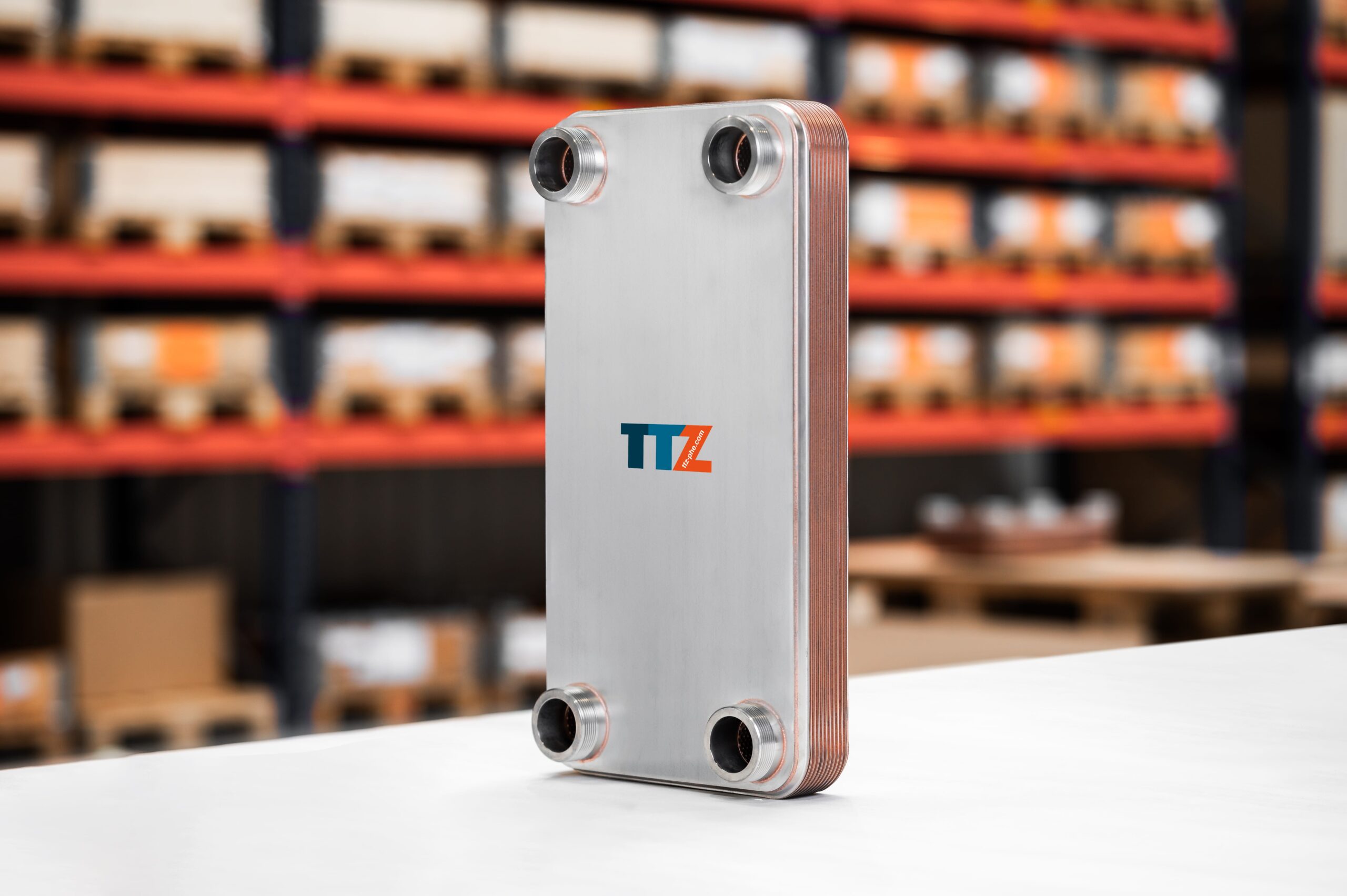

ZC61

Description

Unsere kupferverlöteten Edelstahl Wärmeübertrager (ZC-Serie) haben sich bereits viele Jahre erfolgreich auf dem Markt etabliert. Die TTZ-Plattenwärmeübertrager (umgangssprachlig Plattenwärmetauscher) sind dichtungslos, somit zeichnen sie sich durch einen geringen Bauraum aus. Durch ein innovatives Plattendesign führen hochturbulente Strömungen zu einem hohen Wärmedurchgangskoeffizient und somit zu einer hocheffizienten Wärmeübertragung. TTZ verwendet nur qualitativ hochwertige Materialien, welche im Zusammenspiel mit Erfahrung, Engineering und sorgfältiger Fertigung zu einem langlebigen und soliden Wärmeübertrager verarbeitet werden.
Beliebte Anwendungen: Solaranlagen, Haustechnik, Ölkühlung Kältetechnik: Verdampfer / Kondensator / Economizer / Rekuperator Fernwärme / Übergabestationen Wärmepumpen
Technische Daten im Überblick:
Stichmaß / Anschlussmaß / Abstand zwischen den Mittelpunkten der Stutzen: 179 mm x 439 mm
Außenmaß: 271 mm x 532 mm L-Maß: L[mm]=13,0+2,4 x N … Plattenanzahl abhängige Höhe „L“ des Apparates
Gewicht: m[kg]=9,60 +0,540 x N… Plattenanzahl
Plattenmaterial: Edelstahl 1.4404, 0,4 mm
Lot: Kupfer
Plattenprägung: L-Platte (weiche Prägung) und H-Platte
Maximale Plattenanzahl: 250 Platten
Lochdurchmesser in Platte: 53 mm
max. zul. Betriebsdruck: 30 bar
max. zul. Betriebstemperatur: -200°C bis 200°C
Zulassungen: PED (CE), SVGW
