ZD2

Description

Unsere 100% Edelstahl Plattenwärmeübertrager (ZD-Serie) werden in einem Verfahren hergestellt, in dessen Ergebnis buntmetallfreie Wärmeübertrager entstehen, die einem geschweißten Apparat sehr ähnlich sind. Daraus resultieren dichtungslose Apparate mit einer besonders geringen Ionenabgabe für hoch reine Anwendungen und einer hohen Beständigkeit gegen korrosive Medien (z.B. NH3). Durch ein innovatives Plattendesign führen hochturbulente Strömungen zu einem hohen Wärmedurchgangskoeffizient und somit zu einer hocheffizienten Wärmeübertragung. TTZ verwendet nur qualitativ hochwertige Materialien, welche im Zusammenspiel mit Erfahrung, Engineering und sorgfältiger Fertigung zu einem langlebigen und soliden Wärmeübertrager verarbeitet werden.
Beliebte Anwendungen: Solaranlagen, Haustechnik, Ölkühlung, Reinstwasser, NH3 / Ammoniak, Trinkwasseraufbereitung Kältetechnik: Verdampfer / Kondensator / Economizer / Rekuperator Fernwärme / Übergabestationen Wärmepumpen
Technische Daten im Überblick:

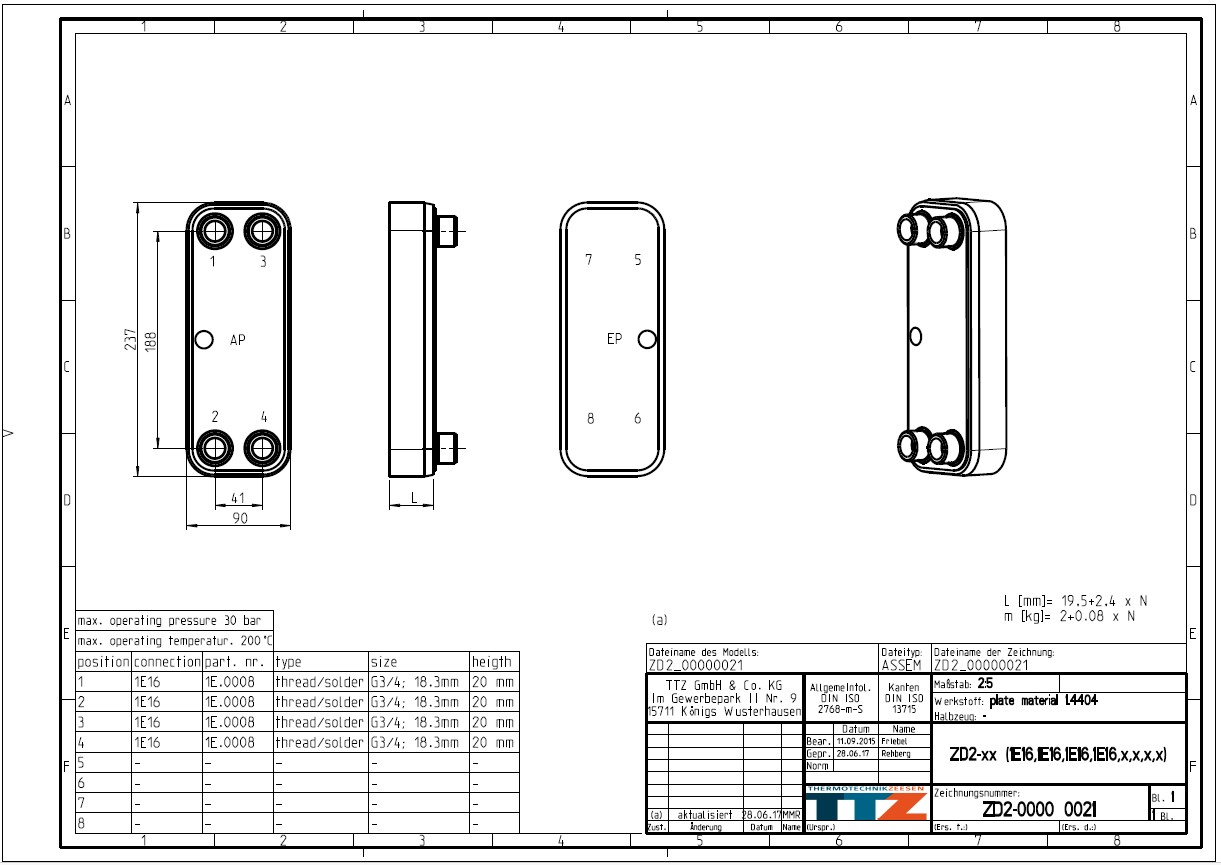

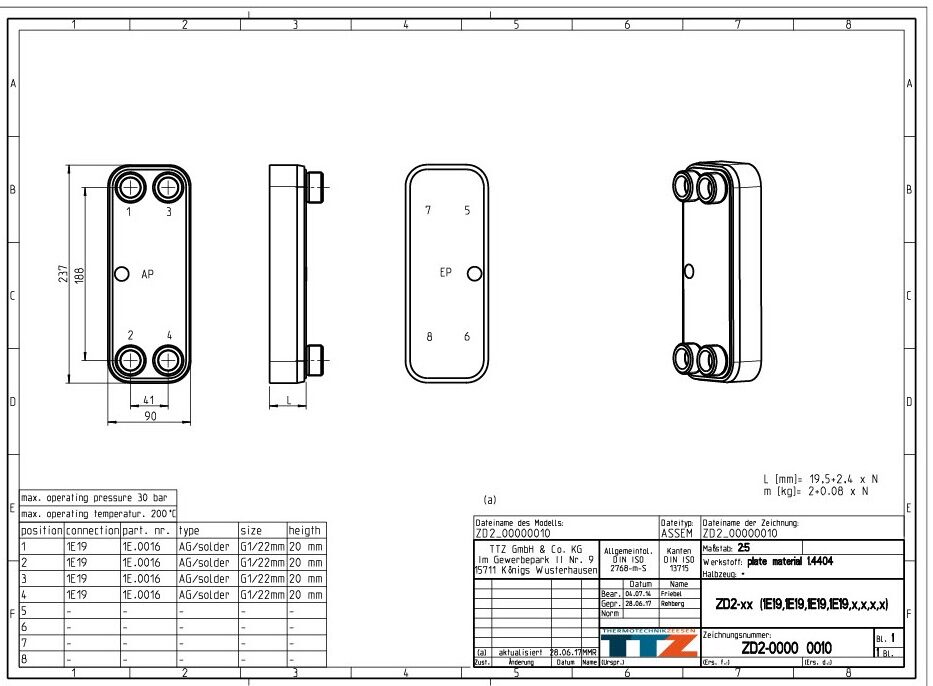

Stichmaß / Anschlussmaß / Abstand zwischen den Mittelpunkten der Stutzen: 41 mm x 188 mm (andere Stichmaße auf Anfrage möglich)
Außenmaß: 90 mm x 237 mm L-Maß: L[mm]=19,5+2,4 x N … Plattenanzahl abhängige Höhe „L“ des Apparates
Gewicht: m[kg]=2+0,080 x N… Plattenanzahl
Plattenmaterial: Edelstahl 1.4404, 0,4 mm
Lot: Edelstahl
Stutzenmaterial: 1.4301 (1.4404 gegen Aufpreis erhältlich)
Plattenprägung: H-Platte
Maximale Plattenanzahl: 50 Platten
Lochdurchmesser in Platte: 23 mm
max. zul. Betriebsdruck: 30 bar
max. zul. Betriebstemperatur: -200°C bis 200°C, höhere Temperaturen auf Anfrage
Zulassungen: PED (CE), SVGW
