ZC24

171,50 € – 422,39 €

Der ZC24 sorgt mit der größten thermischen Länge in seiner Baureihe für die höchste Leistungsfähigkeit bei kompaktem Design. Auf Anfrage können wir Ihnen Anschlussmaße/Stichmaße nach Ihren Wünschen anpassen.

Lieferzeit: 2-3 Tage für Lagerartikel; 3-4 Wochen für nicht lagernde Artikel

Beschreibung

Unsere kupferverlöteten Edelstahl Wärmeübertrager (ZC-Serie) haben sich bereits viele Jahre erfolgreich auf dem Markt etabliert. Die TTZ-Plattenwärmeübertrager (bzw. Plattenwärmetauscher) sind dichtungslos, somit zeichnen sie sich durch einen geringen Bauraum aus. Durch ein innovatives Plattendesign führen hochturbulente Strömungen zu einem hohen Wärmedurchgangskoeffizient und somit zu einer hocheffizienten Wärmeübertragung. TTZ verwendet nur qualitativ hochwertige Materialien, welche im Zusammenspiel mit Erfahrung, Engineering und sorgfältiger Fertigung zu einem langlebigen und soliden Wärmeübertrager verarbeitet werden.
Beliebte Anwendungen: Solaranlagen, Haustechnik, Ölkühlung Kältetechnik: Verdampfer / Kondensator / Economizer / Rekuperator Fernwärme / Übergabestationen Wärmepumpen
Technische Daten im Überblick:

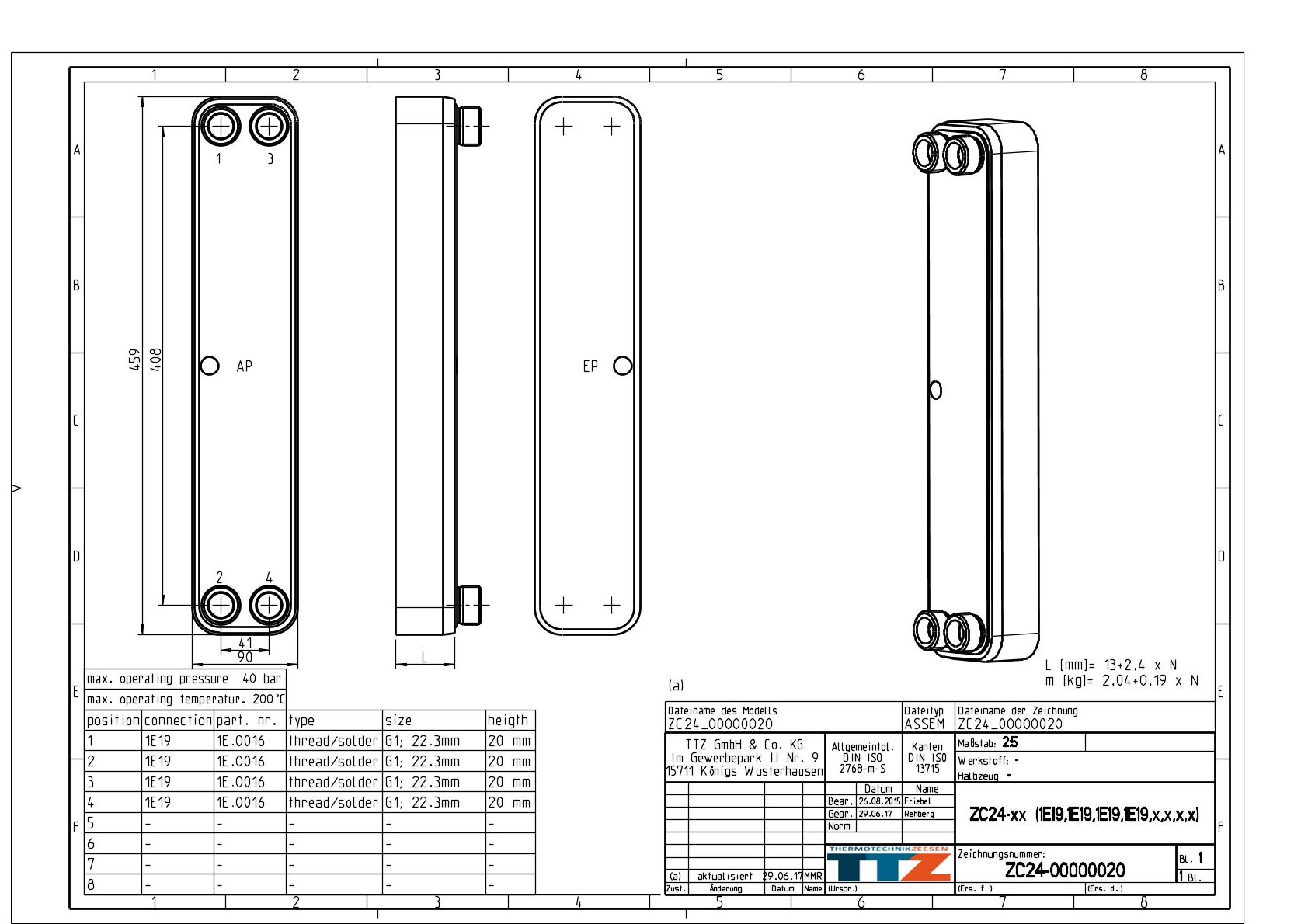

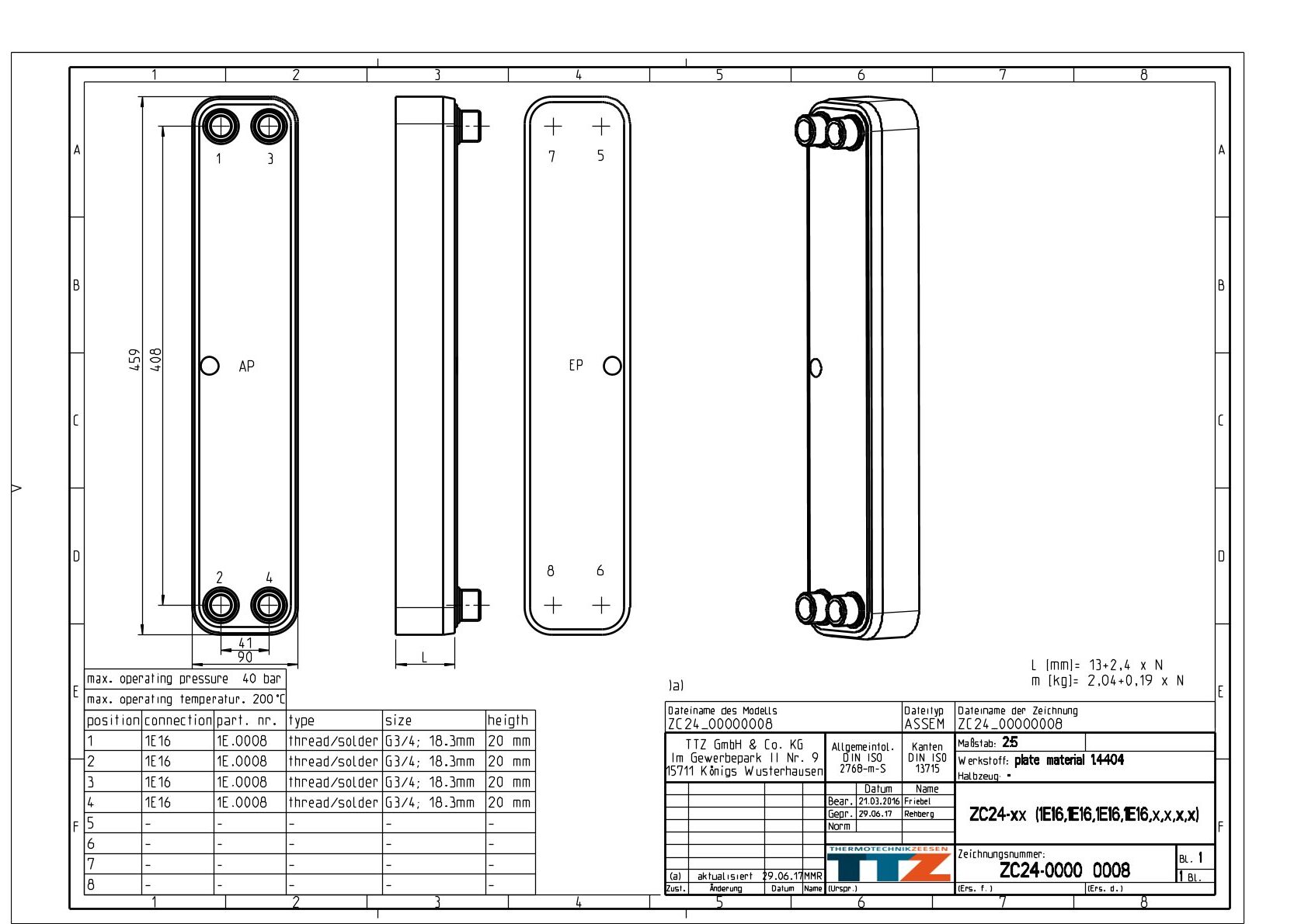

Stichmaß / Anschlussmaß / Abstand zwischen den Mittelpunkten der Stutzen: 41 mm x 408 mm (andere Stichmaße auf Anfrage möglich)
Außenmaß: 90 mm x 458 mm L-Maß: L[mm]=13,0+2,4 x N … Plattenanzahl abhängige Höhe „L“ des Apparates
Gewicht: m[kg]=2,04 +0,186 x N… Plattenanzahl
Plattenmaterial: Edelstahl 1.4404
Lot: Kupfer
Plattenprägung: H-Platte
Maximale Plattenanzahl: 60 Platten
Lochdurchmesser in Platte: 23 mm
Stutzenmaterial: 1.4301 (1.4404 gegen Aufpreis erhältlich)
max. zul. Betriebsdruck: 45bar
max. zul. Betriebstemperatur: -200°C bis 200°C
Zulassungen: PED (CE), SVGW

Zusätzliche Informationen

Gewicht	n. a.
Größe	n. a.
Plattenanzahl	14, 24, 20, 10, 30, 40, 50, 60, 70, 80, 90, 100, 110, 120, 130, 140, 150
Plattenprägung	H, L
Stutzenart	4 x Gewinde/Lötstutzen AG G1/2 / 12,3mm, 4 x Gewindestutzen AG G2 1/2, 4 x Gewinde/Lötstutzen AG G5/4 / 28,3mm, 4 x Gewinde / Lötstutzen AG G3/4 / 18,3mm, 4 x Gewindestutzen AG G2, 4 x Gewinde / Lötstutzen AG G1 / 22,3mm
