ZC4

Beschreibung

Unsere kupferverlöteten Edelstahl Wärmeübertrager (ZC-Serie) haben sich bereits viele Jahre erfolgreich auf dem Markt etabliert. Die TTZ-Plattenwärmeübertrager (bzw. Plattenwärmetauscher) sind dichtungslos, somit zeichnen sie sich durch einen geringen Bauraum aus. Durch ein innovatives Plattendesign führen hochturbulente Strömungen zu einem hohen Wärmedurchgangskoeffizient und somit zu einer hocheffizienten Wärmeübertragung. TTZ verwendet nur qualitativ hochwertige Materialien, welche im Zusammenspiel mit Erfahrung, Engineering und sorgfältiger Fertigung zu einem langlebigen und soliden Wärmeübertrager verarbeitet werden.
Beliebte Anwendungen: Solaranlagen, Haustechnik, Ölkühlung Kältetechnik: Verdampfer / Kondensator / Economizer / Rekuperator Fernwärme / Übergabestationen Wärmepumpen
Technische Daten im Überblick:

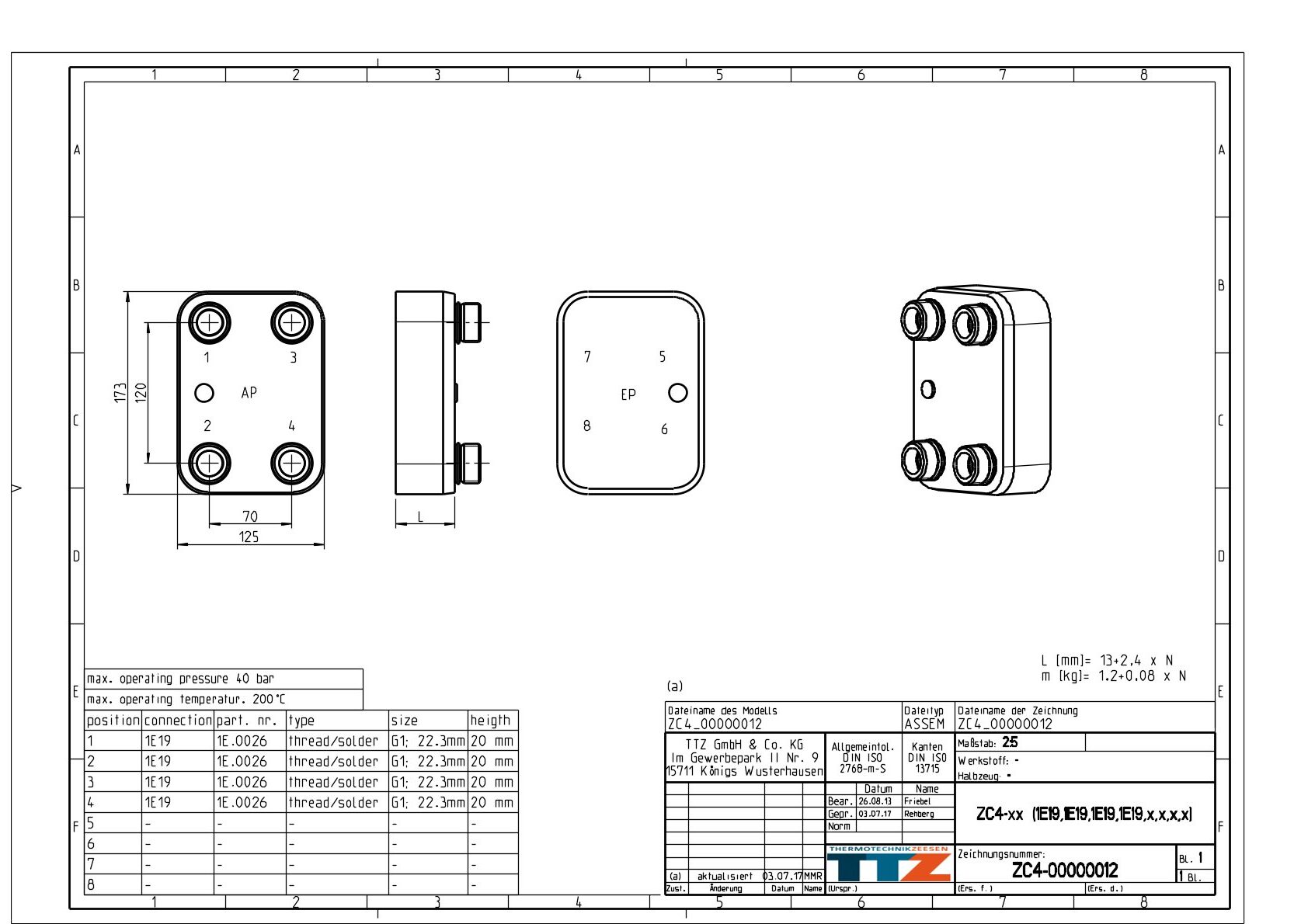

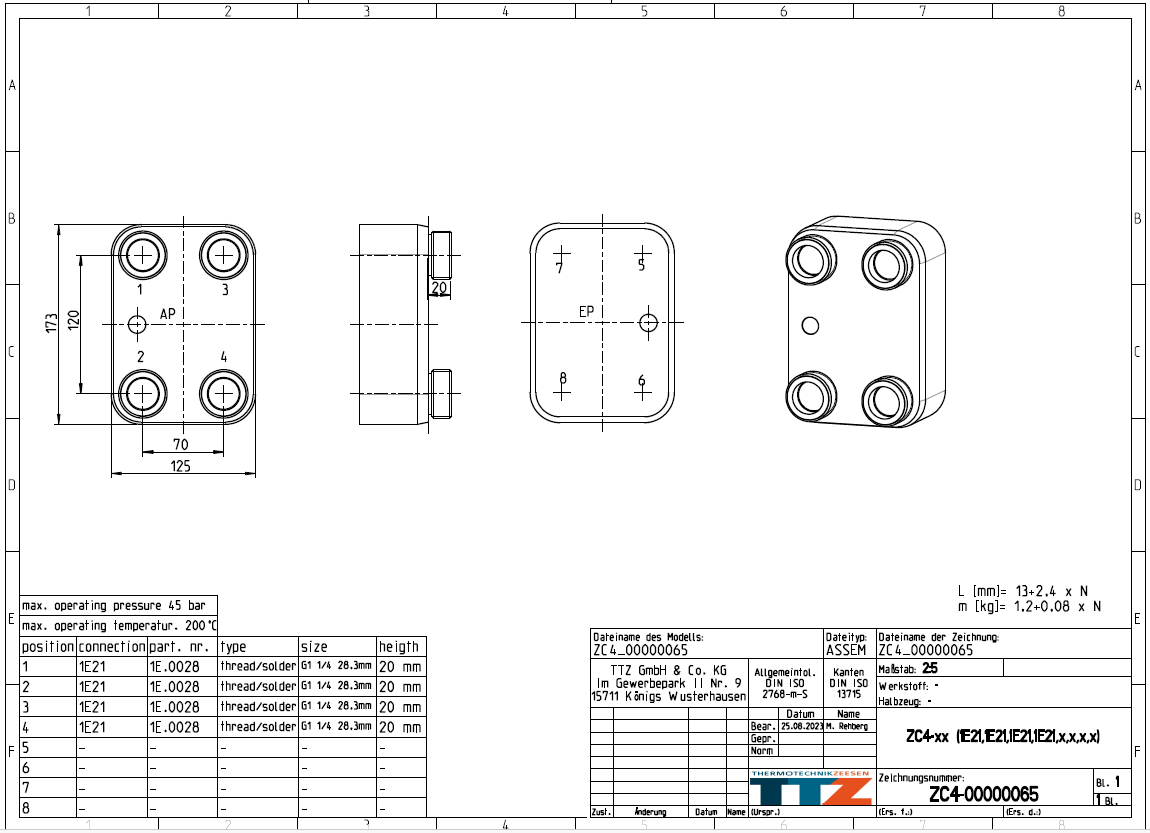

Stichmaß / Anschlussmaß / Abstand zwischen den Mittelpunkten der Stutzen: 70 mm x 120 mm (andere Stichmaße auf Anfrage möglich)
Außenmaß: 125 mm x 173 mm L-Maß: L[mm]=13,0+2,4 x N … Plattenanzahl abhängige Höhe „L“ des Apparates
Gewicht: m[kg]=1,20 +0,080 x N N… Plattenanzahl
Plattenmaterial: Edelstahl 1.4404, 0,4 mm
Lot: Kupfer Plattenprägung: H-Platte
Maximale Plattenanzahl: 60 Platten
Lochdurchmesser in Platte: 26 mm
Stutzenmaterial: 1.4301 (1.4404 gegen Aufpreis erhältlich)
Full Flow: kontinuierlicher Durchfluss in den Anschlussbereichen
max. zul. Betriebsdruck: 45bar
max. zul. Betriebstemperatur: -200°C bis 200°C
Zulassungen: PED (CE), SVGW
