Name: ZC6
Brand: TTZ GmbH &amp; Co. KG
SKU: 40006
Availability: InStock

ZC6

491,90 € – 3.016,35 €

Kupfergelöteter ZC6 mit größter thermischer Länge und maximaler Leistungsfähigkeit im kompakten Design. Anschluss- und Stichmaße kundenspezifisch anpassbar.

Lieferzeit: 2-3 Tage für Lagerartikel; 3-4 Wochen für nicht lagernde Artikel

Beschreibung

Kupferverlötete Edelstahl‑Wärmeübertrager der ZC‑Serie

Unsere kupferverlöteten Edelstahl‑Wärmeübertrager der ZC‑Serie haben sich seit vielen Jahren erfolgreich im Markt etabliert. Die TTZ‑Plattenwärmeübertrager (umgangssprachlich Plattenwärmetauscher) sind vollständig dichtungslos und überzeugen dadurch mit einem sehr geringen Bauraum sowie hoher Betriebssicherheit.

Durch ein innovatives Plattendesign entstehen hochturbulente Strömungen, die einen sehr hohen Wärmedurchgangskoeffizienten erzeugen – für effiziente Wärmeübertragung, kompakte Bauweise und zuverlässigen Dauerbetrieb.

TTZ setzt ausschließlich hochwertige Materialien, präzises Engineering und sorgfältige Fertigung ein. Das Ergebnis: robuste, langlebige und leistungsstarke Wärmeübertrager für anspruchsvollste Einsatzbereiche.

🔥 Typische Einsatzbereiche

Solaranlagen
Haustechnik & Gebäudetechnik
Trinkwasseraufbereitung
Kältetechnik: Verdampfer, Kondensator, Economizer, Rekuperator
Fernwärme & Übergabestationen
Wärmepumpen

⚙️ Technische Daten der ZC‑Serie

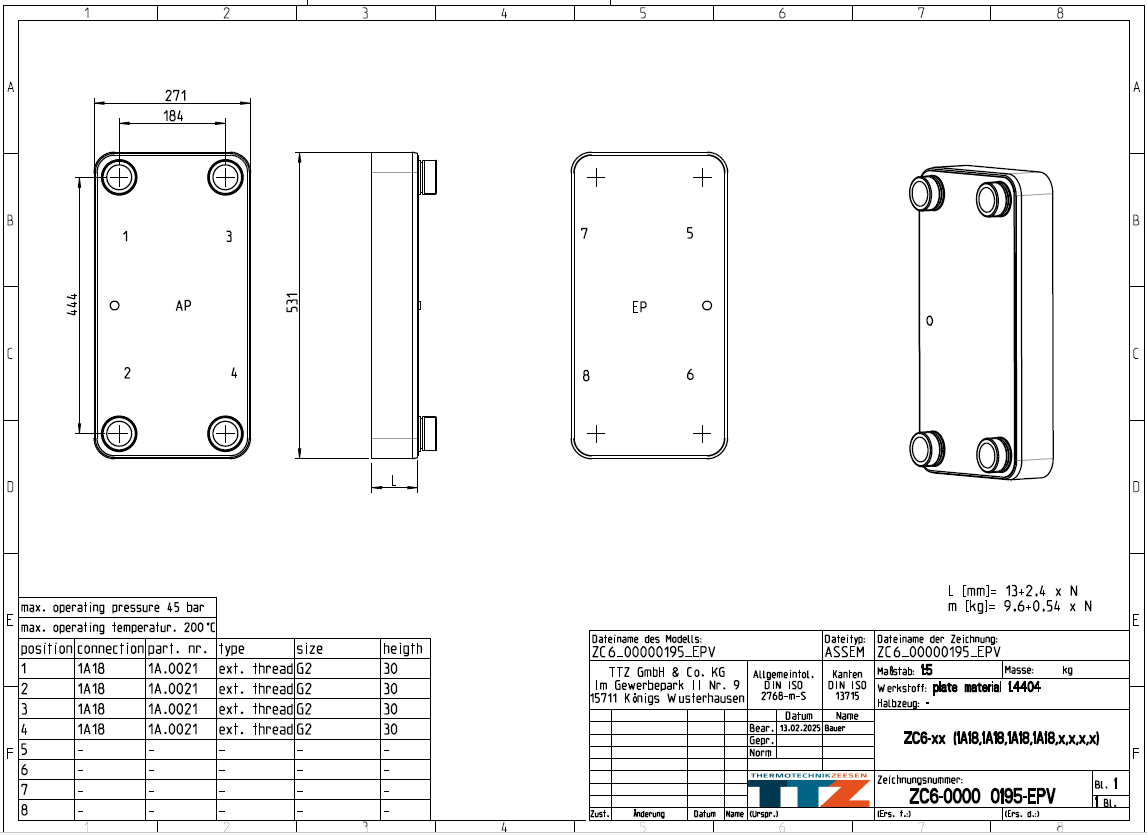

Stichmaß / Anschlussmaß: 184 mm × 444 mm (200 mm x 460 mm auf Anfrage möglich)
Außenmaß: 271 mm × 532 mm
L‑Maß (Höhe): L [mm] = 13 + 2,4 × N
Gewicht: m [kg] = 9,60 + 0,540 × N
Maximale Plattenanzahl: 250
Plattenstärke: Edelstahlplatten 0,4 mm

Prägung: H‑Prägung

Prägung: L‑Prägung

Lochdurchmesser: 42 mm

🏗️ Materialien

Plattenmaterial: Edelstahl 1.4404 (AISI 316L)

Stutzenmaterial: Edelstahl 1.4301 (AISI 304), optional Edelstahl 1.4404 (AISI 316L)

Lotmaterial: Kupfer

🔄 Betriebsbedingungen

Temperatur: –200 °C bis +200 °C

Druck: max. 45 bar

Full Flow: kontinuierlicher Durchfluss in den Anschlussbereichen

🛡️ Zulassungen

🏅 PED (CE) – Druckgeräterichtlinie – europäische Sicherheit & Konformität

💧 SVGW – Schweizerische Zertifizierung für Trinkwasser & Wassertechnik

⭐ Warum die ZC‑Serie?

Bewährte Technologie
Breiter Einsatzbereich
Robuste Konstruktion
Hohe Effizienz durch turbulente Strömungsführung
Kompakte Bauform, lange Lebensdauer
Perfekt für anspruchsvolle Industrie‑ und Gebäudetechnik

Zusätzliche Informationen

Gewicht	n. v.
Maße	n. v.
Plattenanzahl	14, 24, 20, 10, 30, 40, 50, 60, 70, 80, 90, 100, 110, 120, 130, 140, 150
Plattenprägung	H, L
Stutzenart	4 x Gewinde/Lötstutzen AG G1/2 / 12,3mm, 4 x Gewindestutzen AG G2 1/2, 4 x Gewinde/Lötstutzen AG G5/4 / 28,3mm, 4 x Gewinde / Lötstutzen AG G3/4 / 18,3mm, 4 x Gewindestutzen AG G2, 4 x Gewinde / Lötstutzen AG G1 / 22,3mm

Produktsicherheit

Herstellerinformationen

Im Gewerbepark II / 9

Verantwortliche Person in der EU

Herr Rehberg

Dokumente zur Produktsicherheit

Betriebsanleitung Wärmeübertrager deutsch 2014_68_EU

Sicherheitshinweise

Bitte lesen Sie vor Montage und Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Gewährleistungsansprüche entfallen, soweit die Montage-, Betriebs- und Wartungsanleitungen nicht beachtet werden.
