ZD4

Unsere Plattenwärmeübertrager der ZD‑Serie bestehen vollständig aus Edelstahl und werden in einem speziellen Verfahren gefertigt, das buntmetallfreie, dichtungslose und extrem korrosionsbeständige Apparate ermöglicht. Sie eignen sich ideal für hochreine Medien, aggressive Stoffe wie Ammoniak (NH₃) und Anwendungen, bei denen maximale Materialreinheit und Langlebigkeit entscheidend sind.

Durch ein innovatives Plattendesign entstehen hochturbulente Strömungen, die einen sehr hohen Wärmedurchgangskoeffizienten erzeugen – für effiziente Wärmeübertragung, kompakte Bauweise und zuverlässigen Dauerbetrieb.

TTZ setzt ausschließlich hochwertige Edelstahlmaterialien, präzises Engineering und sorgfältige Fertigung ein. Das Ergebnis: robuste, langlebige und leistungsstarke Wärmeübertrager für anspruchsvollste Einsatzbereiche.

•  Solaranlagen
•  Haustechnik & Gebäudetechnik
•  Ölkühlung
•  Reinstwasser & hochreine Medien
•  NH₃ / Ammoniak
•  Trinkwasseraufbereitung
•  Kältetechnik: Verdampfer, Kondensator, Economizer, Rekuperator
•  Fernwärme & Übergabestationen
•  Wärmepumpen & Frischwassersysteme

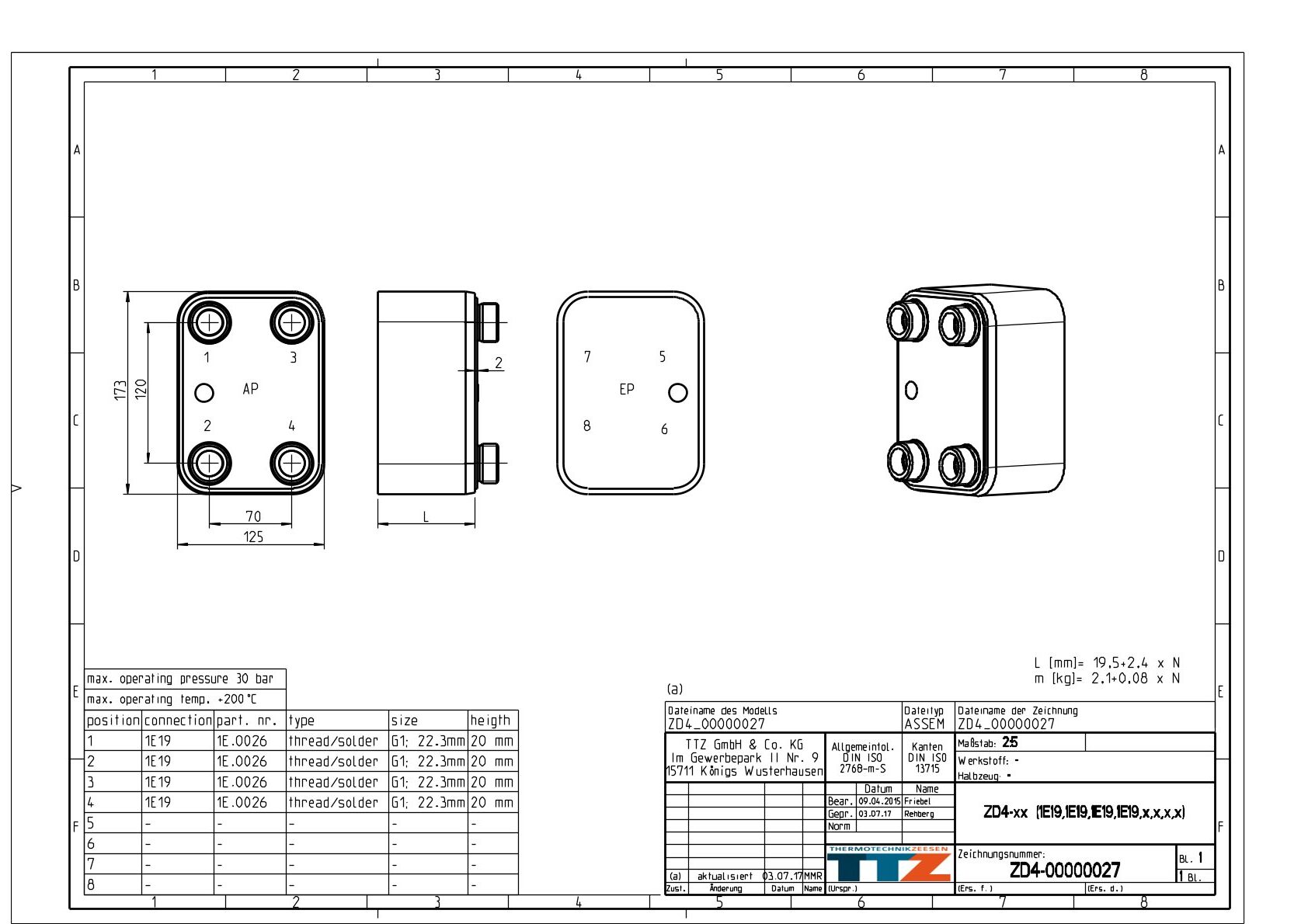

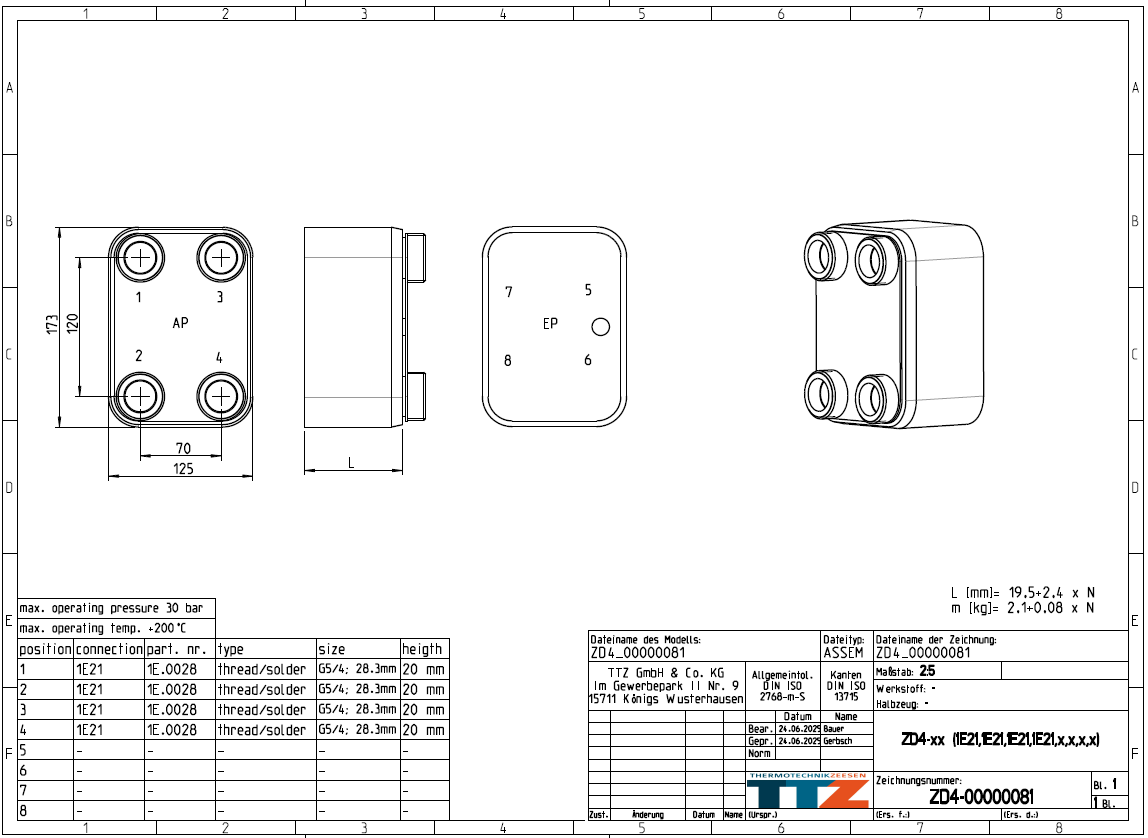

•  Stichmaß / Anschlussmaß: 70 mm × 120 mm & 73 mm x 120 mm (weitere Stichmaße auf Anfrage)
•  Außenmaß: 125 mm × 173 mm
•  L‑Maß (Höhe): L [mm] = 19,5 + 2,4 × N
•  Gewicht: m [kg] = 2,10 + 0,080 × N
•  Maximale Plattenanzahl: 60
•  Plattenstärke: Edelstahlplatten 0,4 mm

• Plattenmaterial: Edelstahl 1.4404 (AISI 316L)

🔄 Betriebsbedingungen

•  Temperatur: –200 °C bis +200 °C

⭐ Warum die ZD‑Serie?

• 100 % Edelstahl – keine Buntmetalle, keine Dichtungen
• Extrem geringe Ionenabgabe – ideal für Reinstwasser
• Hohe Beständigkeit gegen korrosive Medien (z. B. NH₃)
• Hohe Effizienz durch turbulente Strömungsführung
• Kompakte Bauform, lange Lebensdauer
