Beschreibung
Unsere 100% Edelstahl Plattenwärmeübertrager (ZD-Serie) werden in einem Verfahren hergestellt, in dessen Ergebnis buntmetallfreie Wärmeübertrager entstehen, die einem geschweißten Apparat sehr ähnlich sind. Daraus resultieren dichtungslose Apparate mit einer besonders geringen Ionenabgabe für hoch reine Anwendungen und einer hohen Beständigkeit gegen korrosive Medien (z.B. NH3).
Durch ein innovatives Plattendesign führen hochturbulente Strömungen zu einem hohen Wärmedurchgangskoeffizient und somit zu einer hocheffizienten Wärmeübertragung. TTZ verwendet nur qualitativ hochwertige Materialien, welche im Zusammenspiel mit Erfahrung, Engineering und sorgfältiger Fertigung zu einem langlebigen und soliden Wärmeübertrager verarbeitet werden.
Beliebte Anwendungen:
Solaranlagen, Haustechnik, Ölkühlung, Reinstwasser, NH3 / Ammoniak, Trinkwasseraufbereitung
Kältetechnik: Verdampfer / Kondensator / Economizer / Rekuperator
Fernwärme / Übergabestationen
Wärmepumpen
Technische Daten im Überblick:

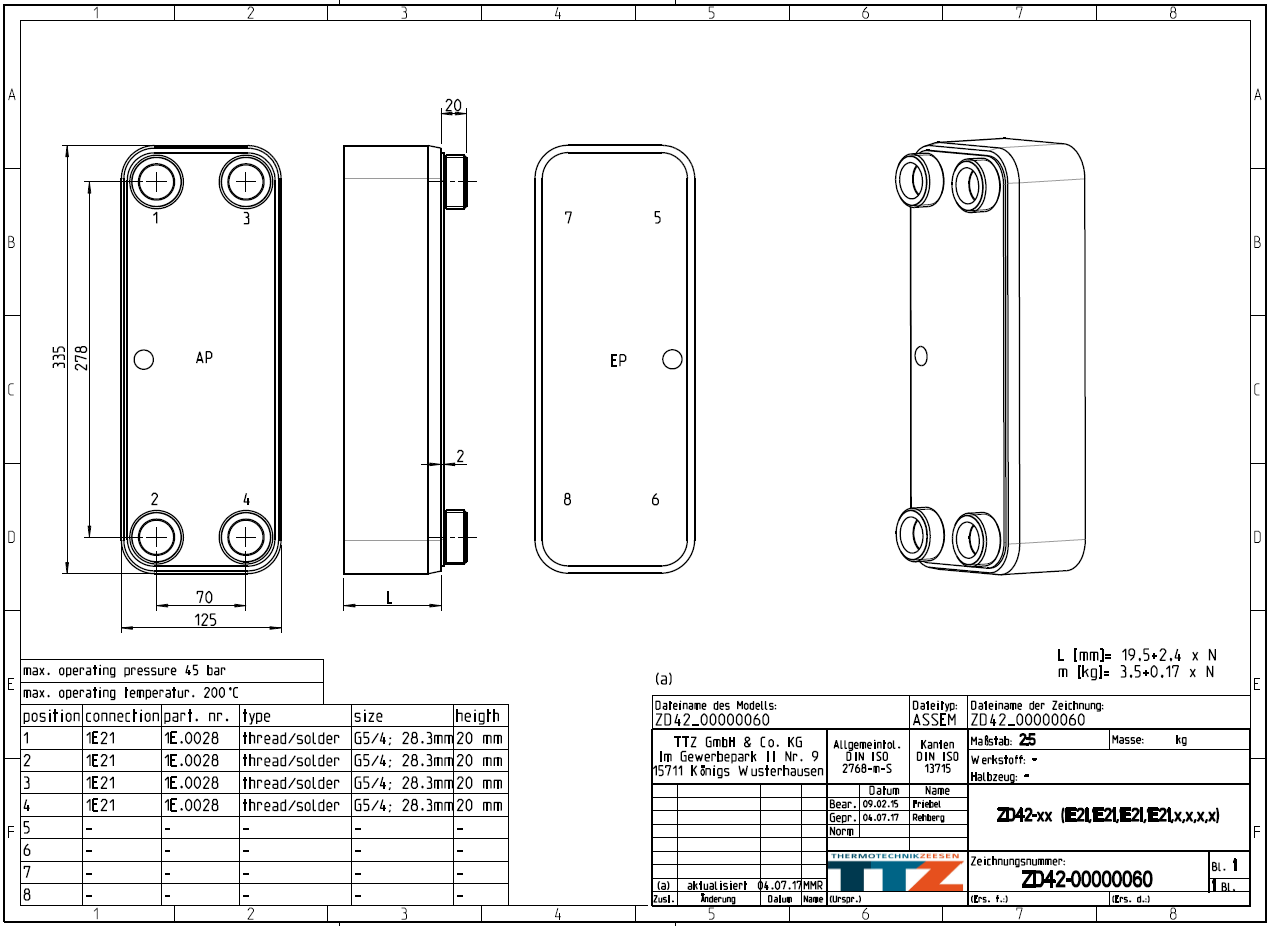

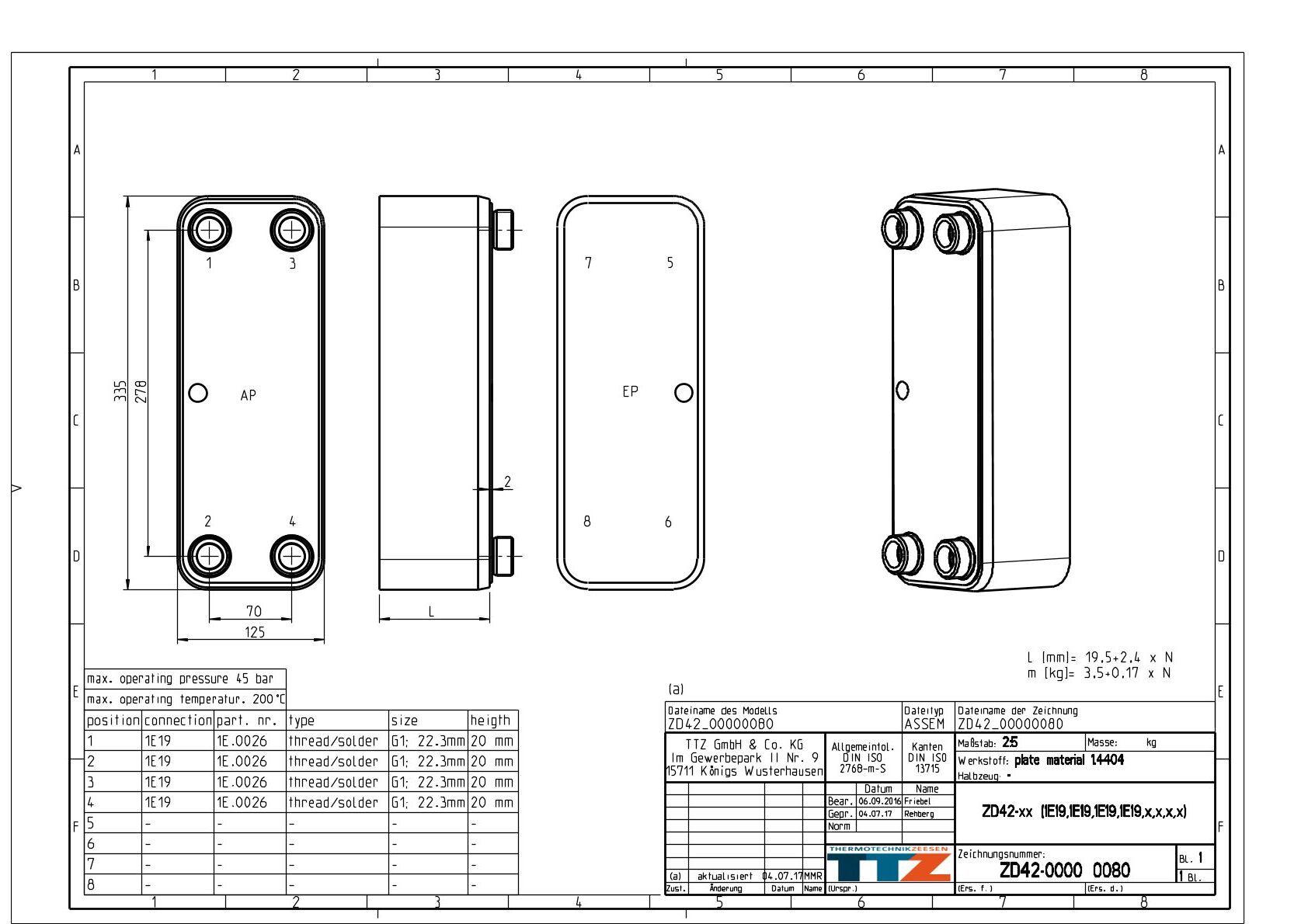

Stichmaß / Anschlussmaß / Abstand zwischen den Mittelpunkten der Stutzen:
41mm x 278mm (andere Stichmaße auf Anfrage möglich)
Außenmaß: 90mm x 329mm
L-Maß: L[mm]=19,5+2,4 x N … Plattenanzahl abhängige Höhe „L“ des Apparates
N… Plattenanzahl
Plattenmaterial: Edelstahl 1.4404
Lot: Edelstahl
Sutzenmaterial: 1.4301 (1.4404 gegen Aufpreis erhältlich).
Anschlüsse: 1“ Außengewinde / Lötanschluss 22,3mm (Weitere Anschlussvarianten auf Anfrage)
Hierbei handelt es ich um einen sogenannten Kombi-Stutzen. Mit diesem Anschluss kann der Apparat verschraubt, wie auch verlötet werden.
Gewicht: m[kg]=2,50+0,105 x N
N… Plattenanzahl
max. zul. Betriebsdruck: 30bar, höhere Drücke auf Anfrage
max. zul. Betriebstemperatur: 200°C, Temperaturen bis 350°C möglich.
