ZC2

ZC2
ZC2 – Bild 2
ZC2 – Bild 3

ZC2

114,87 € – 279,83 €

exkl. MwSt. zzgl. Versandkosten

Unser kleinster Apparat, der ZC2, besticht durch ein ausgewogenes Verhältnis von thermischer Länge und kompakter Bauweise. Damit weist der ZC2 im unteren Leistungsniveau einen geringen Druckverlust, wie auch eine sehr gute Wärmeübertragung auf.  Auf Anfrage können wir Ihnen Anschlussmaße/Stichmaße nach Ihren Wünschen anpassen.

Lieferzeit: 2-3 Tage für Lagerartikel; 3-4 Wochen für nicht lagernde Artikel

Artikelnummer: 40000 Kategorie: Marke:

Beschreibung

Kupferverlötete Edelstahl‑Wärmeübertrager der ZC‑Serie
Unsere kupferverlöteten Edelstahl‑Wärmeübertrager der ZC‑Serie haben sich seit vielen Jahren erfolgreich im Markt etabliert. Die TTZ‑Plattenwärmeübertrager (umgangssprachlich Plattenwärmetauscher) sind vollständig dichtungslos und überzeugen dadurch mit einem sehr geringen Bauraum sowie hoher Betriebssicherheit.

Durch ein innovatives Plattendesign entstehen hochturbulente Strömungen, die einen sehr hohen Wärmedurchgangskoeffizienten erzeugen – für effiziente Wärmeübertragung, kompakte Bauweise und zuverlässigen Dauerbetrieb.

TTZ setzt ausschließlich hochwertige Materialien, präzises Engineering und sorgfältige Fertigung ein. Das Ergebnis: robuste, langlebige und leistungsstarke Wärmeübertrager für anspruchsvollste Einsatzbereiche.

🔥 Typische Einsatzbereiche
  •  Solaranlagen
  •  Haustechnik & Gebäudetechnik
  •  Trinkwasseraufbereitung
  •  Kältetechnik: Verdampfer, Kondensator, Economizer, Rekuperator
  •  Fernwärme & Übergabestationen
  •  Wärmepumpen
⚙️ Technische Daten der ZC‑Serie

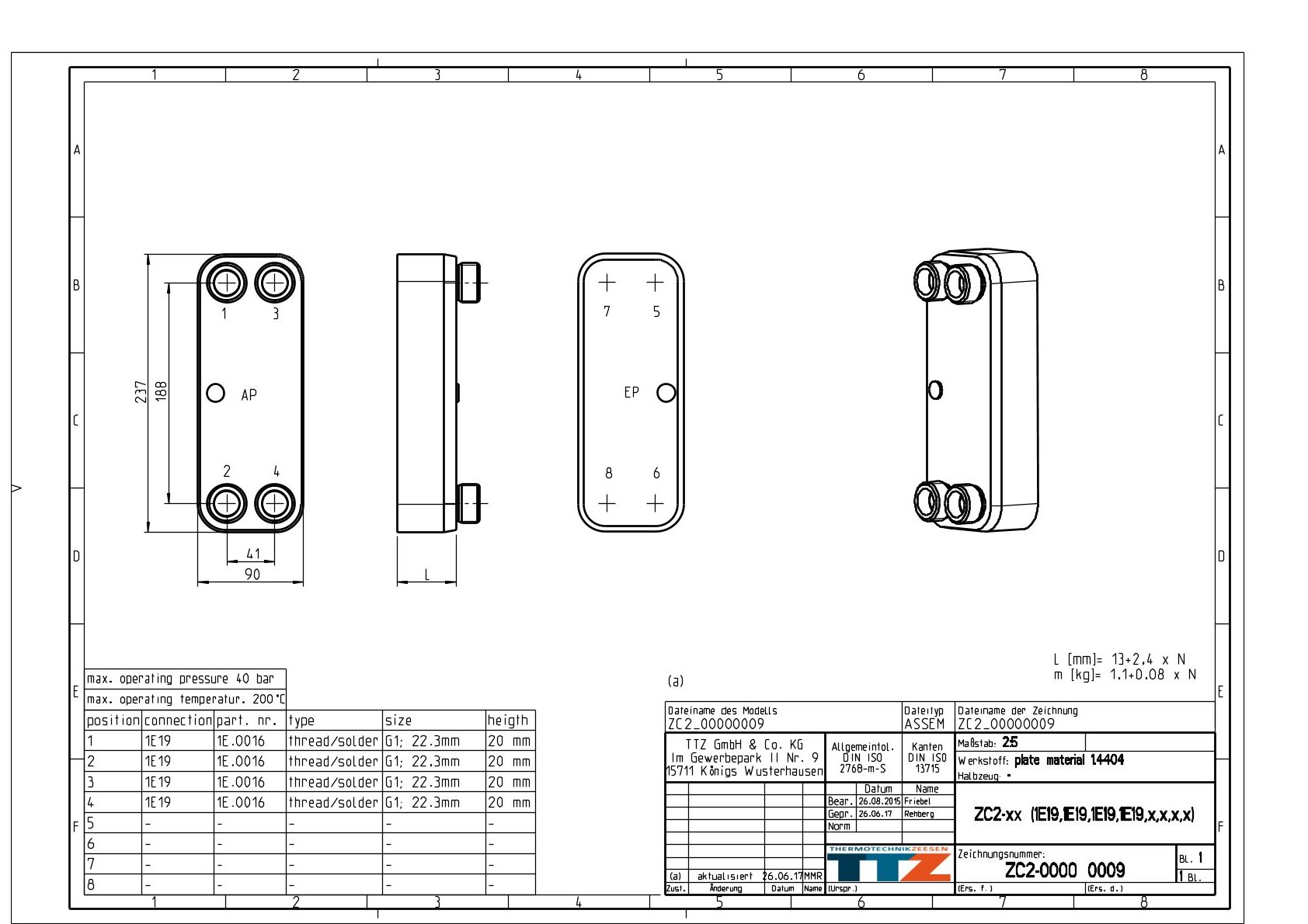

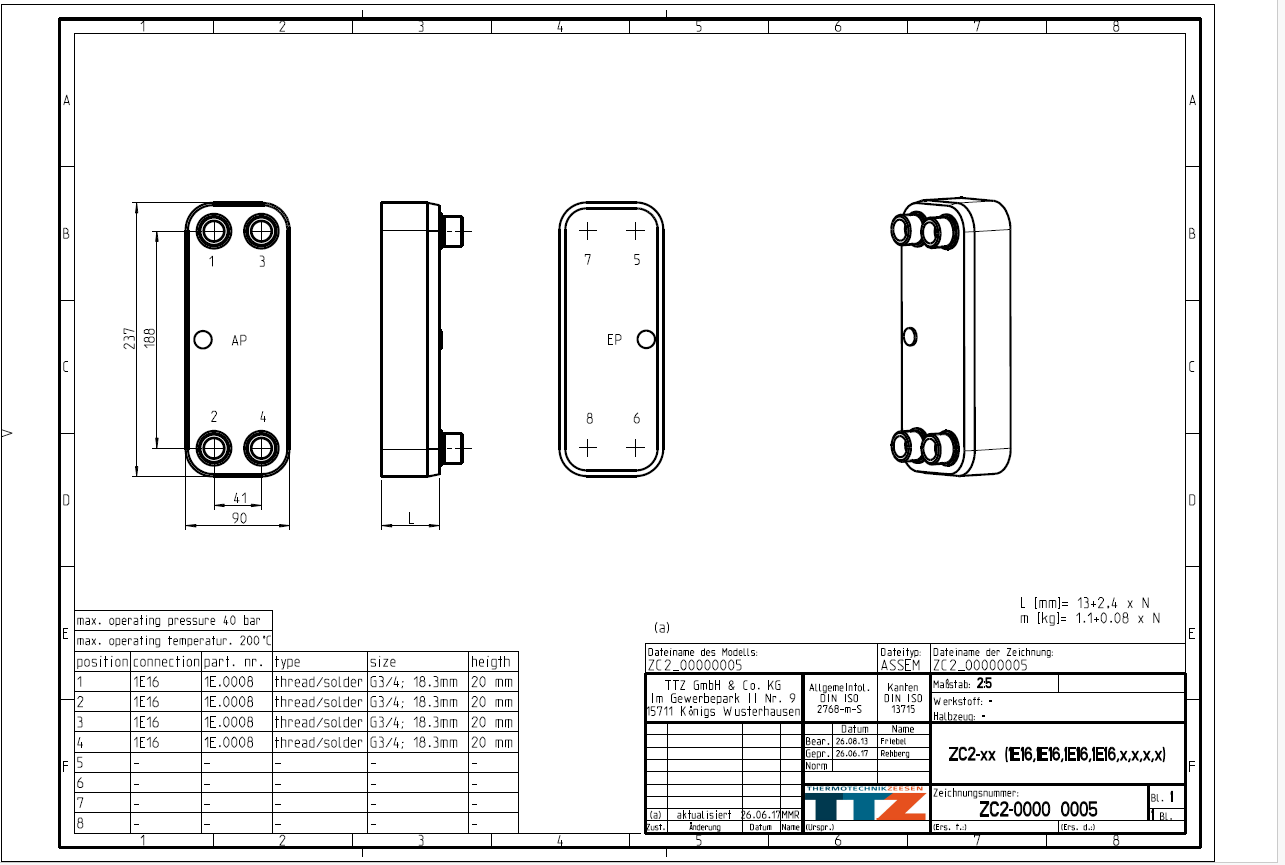

  •  Stichmaß / Anschlussmaß: 41 mm × 188 mm
  •  Außenmaß: 90 mm × 237 mm
  •  L‑Maß (Höhe): L [mm] = 13 + 2,4 × N
  •  Gewicht: m [kg] = 1,10 + 0,08 × N
  •  Maximale Plattenanzahl: 60
  •  Plattenstärke: Edelstahlplatten 0,4 mm
  •  Prägung: H‑Prägung
  •  Lochdurchmesser: 23 mm
🏗️ Materialien
  • Plattenmaterial: Edelstahl 1.4404 (AISI 316L)
  • Stutzenmaterial: Edelstahl 1.4301 (AISI 304), optional Edelstahl 1.4404 (AISI 316L)
  • Lotmaterial: Kupfer
🔄 Betriebsbedingungen
  •  Temperatur: –200 °C bis +200 °C
  •  Druck: max. 45 bar
  •  Full Flow: kontinuierlicher Durchfluss in den Anschlussbereichen
🛡️ Zulassungen
  • 🏅 PED (CE) – Druckgeräterichtlinie – europäische Sicherheit & Konformität
  • 💧 SVGW – Schweizerische Zertifizierung für Trinkwasser & Wassertechnik

⭐ Warum die ZC‑Serie?

  • Bewährte Technologie
  • Breiter Einsatzbereich
  • Robuste Konstruktion
  • Hohe Effizienz durch turbulente Strömungsführung
  • Kompakte Bauform, lange Lebensdauer
  • Perfekt für anspruchsvolle Industrie‑ und Gebäudetechnik

Zusätzliche Informationen

Gewicht n. a.
Größe n. a.
Plattenanzahl

14, 24, 20, 10, 30, 40, 50, 60, 70, 80, 90, 100, 110, 120, 130, 140, 150
Plattenprägung

H, L
Stutzenart

4 x Gewinde/Lötstutzen AG G1/2 / 12,3mm, 4 x Gewindestutzen AG G2 1/2, 4 x Gewinde/Lötstutzen AG G5/4 / 28,3mm, 4 x Gewinde / Lötstutzen AG G3/4 / 18,3mm, 4 x Gewindestutzen AG G2, 4 x Gewinde / Lötstutzen AG G1 / 22,3mm

Produktsicherheit

Herstellerinformationen

Im Gewerbepark II / 9

Verantwortliche Person in der EU

Herr Rehberg

Sicherheitshinweise

Bitte lesen Sie vor Montage und Inbetriebnahme diese Betriebsanleitung sorgfältig durch. Gewährleistungsansprüche entfallen, soweit die Montage-, Betriebs- und Wartungsanleitungen nicht beachtet werden.
